光纤连接器基础知识

  • 发布时间:2020-09-15

光纤连接器基础知识

  • 发布时间:2020-09-15
详情



基本概念(术语)

1、光纤(活动)连接器:是实现将光纤光缆和光纤光缆之间、光纤光缆和有源器件、光纤光缆和其它无源器件、光纤光缆和系统与仪表进行活动连接的光无源器件(连接器的作用)。整套光连接器的组成:插头—适配器一插头。

2、光跳线﹔两端都装有插头的一段光纤或光缆。

3、光纤:是一种利用光全反射原理传导光信号的玻璃纤维。主要成分:SiO2.光纤由纤芯、包层和涂敷层构成,纤芯的折射率nl大于包层的折射n2.纤芯的作用是传导光信号,包层的作用是反射光信号,涂敷层的作用是保护光纤,增加光纤的机械强度和柔韧性。光纤可分为单模光纤(9/125u)和多模光纤(50/125或62.5/125)。

4、光缆:光缆由护套、加强构件、紧套(或松套)层和涂敷光纤组成。生产跳线采用

的光缆一般有:p 3.0单芯光缆、 2.0单芯光缆、p 0.9紧套光缆,双芯平行光缆、防水尾缆、束状光缆和带状光缆等。

5、插入损耗:是指光信号通过光连接器之后,光信号的衰减量。一般用分贝数( dB)表示。表达式为:

IL=-10LOG(P1/PO)(d B)

其中 PO——输入端的光功率





P1——输出端的光功率
6、回波损耗:也称后向反射损耗,是由于光连接处的非涅尔效应而产生的反射信号,该信号沿光纤原路返回,会对光源和系统产生不良影响。回波损耗的表达式为:
                     RL=-10LOG(P2/PO)
                    其中PO一输入端的光功率
                     P1一后向反射光功率
二、光连接器基本六,使用注意事项
1,光纤跳线使用过程中要避免踩踏,锐角的弯折。
2,光纤端面擦拭方法﹔使用无尘纸沾取少许酒精,将连接器的陶瓷插芯垂直(APC插芯需稍斜8°),贴附在无尘纸较光滑的一面上,保持垂直姿势单方向滑过,反复几次即可擦拭
干净。端面的清洁将直接印象跳线的损耗。
3,连接器插入时需尽量对准适配器套筒,以免将端面碰出划痕。使用注意事项
1,光纤跳线使用过程中要避免踩踏,锐角的弯折。
2,光纤端面擦拭方法﹔使用无尘纸沾取少许酒精,将连接器的陶瓷插芯垂直(APC插芯需稍斜8°),贴附在无尘纸较光滑的一面上,保持垂直姿势单方向滑过,反复几次即可擦拭干净。端面的清洁将直接印象跳线的损耗。
3,连接器插入时需尽量对准适配器套筒,以免将端面碰出划痕。

光纤连接器

一般均采用精密小孔插芯(Ferrule)和套筒(sleeve)来实现光纤的精确连接。

三、型号分类

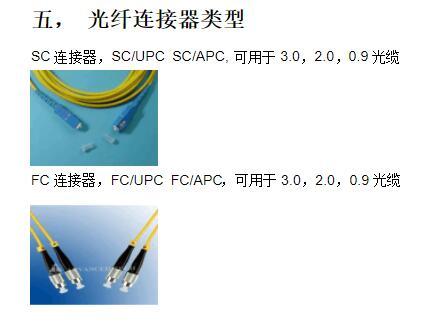

1、按结构形式分:

FC:外型为圆柱形,插芯直径p 2.5mm为由螺纹将其固定在适配器上;

sc:外型为长方形,插芯直径p 2.5mm 插拔式连接,操作简便;

ST:外型为圆柱形,插芯直径p 2.5mm卡口式连接﹔

LC:小型化长方形结构,插芯直径qp 1.2mm 插拨式自锁式连接,

MU:小型化长方形结构,插芯直径p 1.25mm 插拔式连接

MT-RJ:外型为长方体,双芯小型化,MT插芯,一公一母连接

2、按插芯端面形状分

PC Physical Contact):插芯端面为球面状,回波损耗指标RL:大于40dB

UPC:插芯端面也为球面状,RL:大于50dB

要提高回损指标,在生产中要确保光纤端面的光洁度更高,端面几何参数,

:曲率半径,光纤凹陷,顶点偏移也更理想。

APC (Angled Physical Contact):斜球面,8度角。RL:大于60 dB

3、按光纤传输模式分

有单模和多模两种连接器

光纤连接器光纤连接器光纤连接器光纤连接器光纤连接器



光纤连接器





光纤连接器



光纤连接器





六,使用注意事项

1,光纤跳线使用过程中要避免踩踏,锐角的弯折。

2,光纤端面擦拭方法:使用无尘纸沾取少许酒精,将连接器的陶瓷插芯垂直(APC插芯需稍斜8°),贴附在无尘纸较光滑的一面上,保持垂直姿势单方向滑过,反复几次即可擦拭

干净。端面的清洁将直接印象跳线的损耗。

3,连接器插入时需尽量对准适配器套筒,以免将端面碰出划痕。
