光纤连接器

光纤连接器的主要用途是用以实现光纤的接续。已经广泛应用在光纤通信系统中的光纤连接器,其种类众多,结构各异。



但细究起来,各种类型的光纤连接器的基本结构却是一致的,即绝大多数的光纤连接器的一般采用高精密组件(由两个插针和一个耦合管共三个部分组成)实现光纤的对准连接。



这种方法是将光纤穿入并固定在插针中,并将插针表面进行抛光处理后,在耦合管中实现对准。插针的外组件采用金属或非金属的材料制作。插针的对接端必须进行研磨处理,另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以释放应力。



耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成,多配有金属或塑料的法兰盘,以便于连接器的安装固定。为尽量精确地对准光纤,对插针和耦合管的加工精度要求很高。



光纤连接器的连接步骤:



光纤连接器

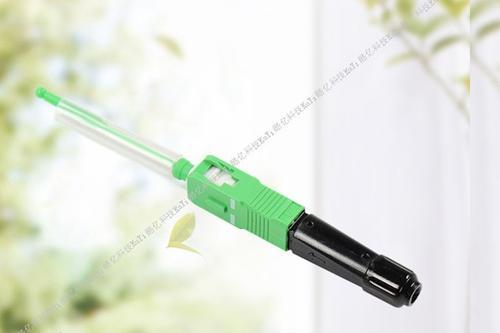

1、光纤快速连接器是一种极具创新性的现场端接连接器,它内部包含工厂预装的光纤、预研抛的陶瓷插芯以及一个机械接续机制。

2、端接时只需将引入光纤或室内光纤插入到该机械接续机制即可,无需借助其他工具,端接过程只要2分钟左右,大大节省了安装时间。

3、光纤快速连接器内部的插芯和端面都在出厂前经过了预研磨和预抛光,机械接续机制位于插芯的末端,用来固定插入的光纤。

4、机械接续机制主要由V型槽和夹持元件组成;当需要插入光纤时,用楔形夹打开V型槽,方便光纤顺利插入。

5、当光纤插入到V型槽并固定后,从V型槽中拔出楔形夹即可。
